Tác giả: admin

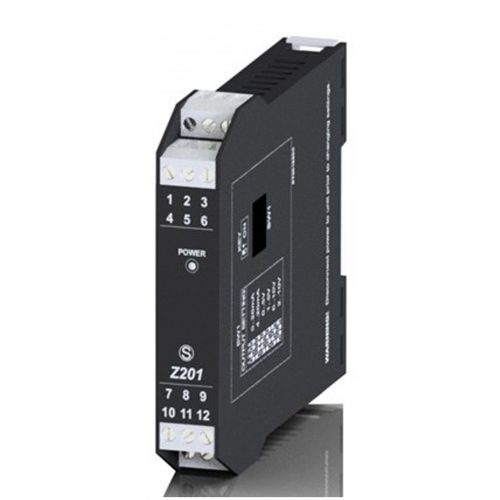

Bộ chuyển đổi tín hiệu z201 seneca hiện nay trên thị trường việt nam mới cung cấp và phân phối, nhưng so với các bộ chuyển đổi tín hiệu giá rẻ khác thì giá của nó cao hơn nhưng chức năng chúng thì hoàn toàn giống nhau. Ứng dụng của thiết bị này được lắp đặt cho những động cơ điện chuyển đổi từ tín hiệu dòng 0-5A sang 4-20ma hoặc 0-10v để điều khiển hoặc hiển thị. Trong bài này mình sẽ trình bày hai thông số kỹ thuật của 2 hãng seneca và enda để quý khách hàng dễ dàng lựa chọn hơn.

Thông số bộ chuyển đổi tín hiệu z201 seneca

• Nguồn cấp 85..265 Vac/Vdc (Z201-H)
• Công suất 2,5W
• Cách ly giữa nguồn và tín hiệu ra 4000 Vac towards power supply / output ports
• Độ sai số 0,3%
• Thời gian đáp ứng 200 ms (Z201), 100 ms (Z201-H)
• Cài đặt thông số bằng Dip- switches
• Cấp độ bảo vệ IP20
• Kích thước thiết bị 17.5 x 100 x 112 mm
• Ngõ vào tín hiệu dòng 5 Ac
• Tín hiệu ngõ ra 0..1, 0..5, 0..10, 2..10 V,  0/4..20 mA

Thông số bộ chuyển đổi tín hiệu eccc enda

• Tín hiệu ngõ vào 0-5A AC/DC, 0-60mV AC/DC có thể chọn lựa được bằng núm vặn phía trước thiết bị.
• Điện trở ngõ vào cho 0-5A AC/DC là 17mΩ, ngõ vào 0-60mV AC/DC là 100Ω
• Thời gian đáp ứng 250ms
• Tín hiệu ngõ ra 0-20mA DC, 4-20mA DC, 0-10V DC or 1-5V DC có thể chọn được bằng vít vặn trên thiết bị.
• Nguồn cấp 90-250V AC, 50/60Hz
• Độ cách ly chống nhiễu  4,2kV
• Cấp độ bảo vệ IP20
• Kích thước thiết bị W25xH97xD115mm
• Có thể chọn lựa thêm ngõ ra modbus để kết nối máy tính

Kết luận

Qua thông số trên thì chúng ta thấy mỗi loại đều có ưu và nhược điểm riêng, tuy nhiên bộ chuyển đổi của enda thì có tín hiệu ngõ vào nhiều hơn đồng thời giá thành cũng thấp hơn.

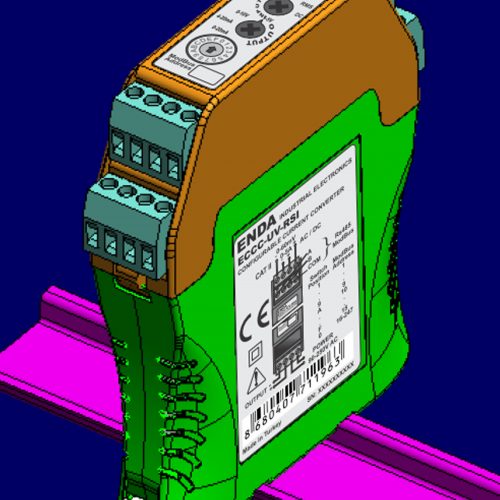

Bộ chuyển đổi tín hiệu 0-5A sang 4-20ma hay gọi cách đơn giản là bộ chuyển đổi tín hiệu dòng được chúng tôi phân phối tại việt nam với thương hiệu đến từ châu âu với giá rẻ. Hàng luôn có sẵn trong kho nên giúp quý khách hàng có thể hoàn thành đúng tiến độ. Hiện nay trên thị trường chỉ có một vài thương hiệu cung cấp thiết bị này. Tuy nhiên giá rất cao. Khi quý khách hàng đến với chúng tôi sẽ có một mức giá hấp dẫn và hàng chính hãng.

Ứng dụng bộ chuyển đổi tín hiệu 0-5A sang 4-20ma

• Bộ chuyển đổi 0-5A ra 4-20ma được sử dụng nhiều trong nhà máy với vị trí lắp đặt là tại các động cơ điện giúp chuyển đổi tín hiệu dòng 0-5A do động cơ tạo ra sang tín hiệu dòng 4-20ma sau đó đưa về bộ hiển thị, điều khiển cho động cơ tắt hoặc tăng giảm tốc độ.
• Ngoài ra trong các tủ điện hiện nay đều có lắp đặt sẵn các CT dòng cho ra tín hiệu 0-5A (vì thông thường dòng điện tạo ra từ các thiết bị trong tủ điện hoặc động cơ rất cao nên phải dùng CT dòng), từ đó người ta sẽ dùng tín hiệu này chuyển đổi sang 4-20ma để hiển thị hoặc điều khiển các thiết bị khác.

Thông số bộ chuyển đổi tín hiệu 0-5A sang 4-20ma

• Mã hàng Enda ECCC-UV, ECCC-LV, ECCC-UV-RSI, ECCC-LV-RSI
• Tín hiệu ngõ vào 0-5A AC/DC, 0-60mV AC/DC có thể chọn lựa bằng biến trở mặt trước thiết bị.
• Thời gian đáp ứng 250ms
• Tín hiệu ra 0-20mA DC, 4-20mA DC, 0-10V DC or 1-5V DC có thể chọn lựa bằng biến trở trên thiết bị
• Nguồn cấp đối với ECCC-UV : 90-250V AC, 50/60Hz, đối với  ECCC-LV : 9-30V DC or 7-24V AC, 50/60Hz
• Độ cách ly chống nhiễu tín hiệu lên đến 3kV AC
• Có thể chọn lựa thêm chức năng modbus cho thiết bị
• Kích thước thiết bị W25xH97xD115mm

Bộ cách ly dòng 4-20ma 2 dây của thương hiệu Datexel được công ty Âu Việt nhập khẩu trực tiếp và phân phối tại việt nam, đồng thời Âu Việt cũng là đơn vị đại diện của hãng nên quý khách hàng đến với chúng tôi sẽ đảm bảo được hàng chính hãng và giá thành tốt nhất. Bên cạnh đó bộ chuyển đổi tín hiệu dòng giá rẻ cũng được chúng tôi cung cấp rất nhiều của Datexel.

Ưu điểm bộ cách ly dòng 4-20ma 2 dây

• Bộ cách ly này không cần dùng nguồn điện nhưng vẫn hoạt động được vì nó dùng nguồn cấp trực tiếp trên 2 dây tín hiệu analog 4-20ma, do đó chúng ta có thể lắp đặt nó bất kỳ nơi nào mà không cần phải có nguồn điện.
• Do thiết bị không cần nguồn cấp nên độ cách ly tín hiệu 4-20ma sẽ cao hơn và ổn định hơn vì nó không bị nhiễu bởi nguồn điện bên ngoài (đây là vấn đề chính gây nhiễu hầu hết cho tín hiệu analog công nghiệp).
• Chúng ta có thể dùng bộ cách ly tín hiệu 4-20ma này như là một domino để đấu nối kết nối khoảng giữa tín hiệu 4-20ma. Đặc biệt có thể chọn loại 2 kênh để giúp giảm chi phí và tiết kiệm không gian.

Thông số bộ cách ly dòng 4-20ma 2 dây

• Mã hàng có 2 loại chính đó là DH11000 và DH1000
• Tín hiệu ngõ vào 0-20ma, 4-20ma
• Điện áp rớt ở tín hiệu ngõ vào (nguồn cấp cho thiết bị hoạt động) là < 2.0 V
• Quá tải tín hiệu ngõ vào là 100 mA, 30 V
• Tín hiệu ngõ ra 0-20ma, 4-20ma 1 kênh hoặc 2 kênh
• Thời gian đáp ứng tín hiệu ngõ ra 5 ms at 500 Ohm load
• Độ sai số tín hiệu ngõ vào, ngõ ra là < 0.1 % full scale
• Độ cách ly giữa tín hiệu ngõ vào và ra với 1 kênh là 1,5KVAC, 2 kênh là 4KVAC
• Độ dày thiết bị chỉ 6,2mm tối đa lên đến 12,5mm

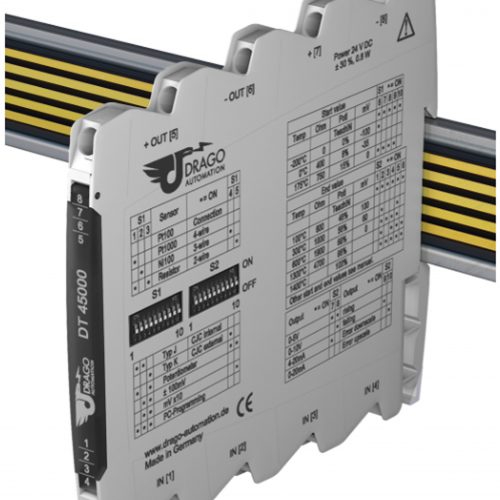

Bộ chuyển đổi tín hiệu mV sang 4-20ma hoặc 0-10v là bộ chuyển đổi tín hiệu dòng giá rẻ do chúng tôi là đại diện phân phối tại việt nam với thương hiệu Wago xuất xứ từ Đức, Chất lượng sản phẩm đạt tiêu chuẩn châu âu. Được dùng nhiều cho các hệ thống cân điện tử bằng loadcell, bộ chuyển đổi tín hiệu pt100, cảm biến nhiệt độ TC loại E, J, K, L, N, R, S, T, U, B, C, D.

Ưu điểm bộ chuyển đổi tín hiệu mV sang 4-20ma hoặc 0-10v

• Ngõ vào tín hiệu đa năng cho tất cả các loại cảm biến nhiệt độ trong công nghiệp đặc biệt là tín hiệu mV từ các loadcell và can nhiệt TC.
• Có thể cấu hình cho tín hiệu đầu vào và đầu ra một cách dễ dàng bằng phần mềm thông cổng USB hoặc bằng DIP switch ngay bên trên thiết bị.
• Ngoài những tín hiệu mV chuẩn có thể chọn lựa bằng DIP switch trên biết bị thì chúng ta có thể điều chỉnh nhuyễn hơn và nhỏ hơn. Đặc biệt thiết bị có thêm chức năng tech-in giúp cho một vận hành dễ dàng hơn.
• Chế độ cách ly 3 ngõ với tín hiệu vào, tín hiệu ra và nguồn giúp cho tín hiệu ngõ ra có độ ổn định cao.
• Độ dày thiết bị chỉ 6,2mm giúp cho chúng ta có thể lắp đặt trong những không gian hẹp và tiết kiệm diện tích sử dụng.

Thông số bộ chuyển đổi tín hiệu mV sang 4-20ma hoặc 0-10v

• Mã hàng thường dùng cho ứng dụng này là DT45000, DS75000
• Tín hiệu ngõ vào đa dạng bao gồm mV, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200, Ni500, Ni1000, KTY 29 types, điện trở biến thiên 0 to 5000 Ohm, can nhiệt TC loại B, E, J, K, L, N, R, S, T, U, biến trở 100 Ohm to 50 kOhm.
• Tín hiệu ngõ ra đa dạng có thể chọn lựa bằng DIP switch 0 to 20mA, 4 to 20mA, 0 to 10mA, 2 to 10mA, 0 to 5V, 0 to 10V, 1 to 5V, 2 to 10V.
• Tải đối với tín hiệu dòng là ≤ 12 V   (600 Ohm @ 20 mA), đối với tín hiệu áp là ≤ 5 mA   (2 kOhm @ 10 V)
• Độ sai số < 0.1 % full scale
• Thời gian đáp ứng 250 ms
• Độ cách ly giữa tín hiệu vào, ra và nguồn là 3 kV AC, 50 Hz, 1 min
• Nguồn cấp cho thiết bị trong khoảng 9.6 V to 31.2 V DC

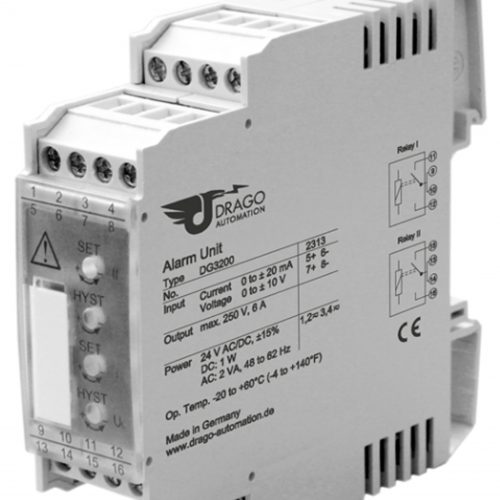

Bộ chuyển đổi tín hiệu 4-20ma sang relay của thương hiệu Wago đến từ châu âu có ngõ ra 2 relay được dùng nhiều trong điều khiển mức nước, 1 relay điều khiển cho mức nước trên và 1 relay điều khiển cho mức nước dưới. Đây được xem là bộ chuyển đổi tín hiệu dòng giá rẻ so với các thương hiệu khác cùng xuất xứ và chất lượng.

Ưu điểm bộ chuyển đổi tín hiệu 4-20ma sang relay

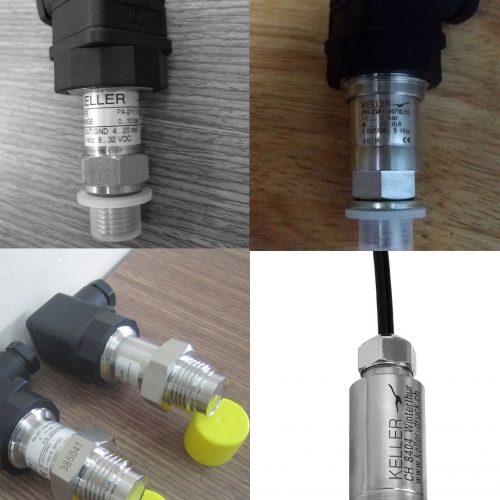

• Với thiết bị này chúng ta có thể kết hợp với cảm biến đo mức bằng áp suất của keller mã hàng PR-26Y cho ra tín hiệu relay (contact) để điều khiển các thiết bị ngoại vi khác như bơm, van…
• Chúng ta có thể điều chỉnh được mức trên và mức dưới tương ứng với ngõ ra relay bằng 2 biến trở tinh chỉnh nhỏ giúp cho người vận hành dễ hàng điều chỉnh theo mức của bồn, tank mà mình mong muốn.
• Có thể chọn 2 relay theo mức trên và mức dưới độc lập nhau. Ngoài ra còn có thể điều chỉnh độ trượt của báo mức. Tín hiệu analog ngõ vào có thể chọn lựa được nhiều loại khác nhau bằng DIP switch.

Thông số bộ chuyển đổi tín hiệu 4-20ma sang relay

• Ngõ vào tín hiệu analog đa dạng 0(4) to 20 mA, ± 20 mA, 0 to 10 V, ± 10 V có thể chọn lựa được bằng DIP switch
• Điện trở ngõ vào tín hiệu dòng tương ứng 5 Ohm, tín hiệu áp 1 MOhm
• Quá tải tín hiệu ngõ vào analog dòng là ≤ 200 mA, tín hiệu áp là ≤ 250 V
• Điểm cài đặt ngõ vào có thể điều chỉnh trong khoảng 0 to 100 % of input range with 12-turn potentiometer
• Độ trượt điểm cài đặt có thể cài đặt trong khoảng 0 to 60 % of final value with 12-turn potentiometer tương ứng với dãy tín hiệu analog ngõ vào
• Tín hiệu ngõ ra 2 relay với 250 V / 6 A 1500 VA
• Thời gian đáp ứng 20 ms
• Độ sai số < 0,2 % full scale
• Độ cách ly giữa tín hiệu vào, nguồn cấp và 2 relay là 4 kV AC, 50 Hz
• Độ cách ly giữa 2 relay ngõ ra tín hiệu là 2,5 kV AC, 50 Hz
• Nguồn cấp cho thiết bị 24 V AC/DC, ± 15 %

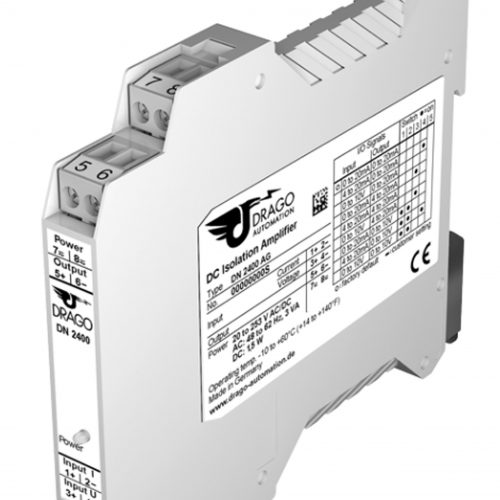

Bộ chuyển đổi 4-20ma sang 0-10v hay một cách gọi thực tế hơn là bộ chuyển đổi tín hiệu dòng 4-20ma ra 0-10v, thiết bị này có chức năng như là một bộ khuếch đại cách ly được sử dụng để cách ly tín hiệu và chuyển đổi từ 0-20ma, 4-20ma sang tín hiệu chuẩn 0-10v và ngược lại.

Ưu điểm bộ chuyển đổi 4-20ma sang 0-10v

• Thiết kế tối ưu hóa chi phí cho các ứng dụng tiêu chuẩn
• Tín hiệu ngõ vào và ngõ ra có thể được thiết lập bằng công tắc DIP switch mà không cần thêm một thiết bị nào khác.
• Nguồn cấp cho thiết bị đa năng 20-253VAC/DC giúp lắp đặt được cho mọi tủ điện.
• Cách ly chống nhiễu tín hiệu cho 3 ngõ đó là tín hiệu đầu vào, đầu ra và nguồn.
• Thiết bị có các domino đấu nối có thể tháo rời giúp tiện lợi cho người sử dụng
• Độ sai số tín hiệu thấp và thiết bị hầu như không bị hư hỏng giúp giảm thiểu chi phí bảo trì

Thông số bộ chuyển đổi 4-20ma sang 0-10v

• Các mã hàng cho ứng dụng này là DN2400, DN25000, DN21000, DB64000, 857-423, 857-400
• Tín hiệu ngõ vào có thể chọn lựa bằng công tắc 0 to 20 mA, 4 to 20 mA, 0 to 10 V, calibrated switchabel
• Điện trở ngõ vào tín hiệu dòng là 22 Ohm, tín hiệu áp là 1 MOhm
• Quá tải đối với tín hiệu ngõ vào dòng là ≤ 200 mA, đối với tín hiệu áp là 30 V Z-Diode, max. continuous current 30 mA
• Tín hiệu ngõ ra 0 to 20 mA, 4 to 20 mA, 0 to 10 V, calibrated switchable chọn lựa bằng DIP switch
• Tải ngõ ra tín hiệu dòng là ≤ 10 V (500 Ohm at 20 mA), tín hiệu áp là ≤ 10 mA (1 kOhm at 10 V)
• Độ sai số tín hiệu là < 0.3 % full scale
• Thời gian đáp ứng 0.7 ms
• Cách ly chống nhiễu giữa tín hiệu vào, ra và nguồn là 2.5 kV, 50 Hz
• Nhiệt độ chịu đựng vận hành thiết bị là –10 °C to +60 °C
• Nguồn cấp đa năng 20 to 253 V AC/DC thích hợp cho mọi loại tủ điện
