Cảm biến áp suất Atek BCT-22

Cảm biến áp suất Atek BCT-22 là một thương hiệu đến từ châu âu của Thỗ Nhĩ Kỳ. Hàng hóa được sản xuất trực tiếp tại Thỗ Nhĩ Kỳ và được chúng tôi nhập khẩu trực tiếp về Việt Nam không qua trung gian. Do đó chất lượng hàng hóa luôn được đảm bảo. Đặc biệt thời gian nhập hàng rất nhanh so với các thương hiệu đến từ châu âu khác. Sau đây chúng ta cùng tìm hiểu các ưu điểm và ứng dụng của cảm biến áp lực Atek nhé.

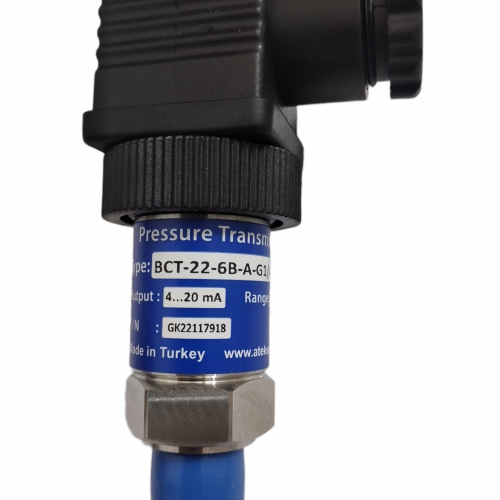

Cảm biến áp suất Atek BCT-22 6 bar
Cảm biến áp suất Atek 6 bar BCT-22

Ưu điểm

  • Có nhiều thang đo nên giúp khách hàng có nhiều lựa chọn hơn
  • Hàng luôn có sẵn số lượng lớn trong kho
  • Có đa dạng tín hiệu ngõ ra giúp cho nhiều thiết bị nhận khác nhau.
  • Có chức năng chống phân cực ngược giúp người dùng đấu nối an toàn hơn
  • Đặc biệt có bộ phận chống sốc giúp cảm biến hoạt động bền bỉ hơn.
  • Sử dụng được cho nhiều loại lưu chất khác nhau như: nước, khí, gas, dầu nóng, hơi…
  • Màng cảm biến được làm bằng inox nên chống ăn mòn cao

Ứng dụng cảm biến áp suất Atek BCT-22

  • Hệ thống nén khí
  • Hệ thống dầu thủy lực
  • Các ngành nghề chế tạo máy
  • Làm mát không khí và hệ thống nhiệt
  • Ngành nước cấp, nước thải, nước RO…
  • Và các ứng dụng tự động hóa khác

Thông số kỹ thuật cảm biến áp suất Atek BCT-22

  • Thang đo khác nhau từ 0…100mbar đến 0…600bar. Đặc biệt với cảm biến 0…-100mbar và 0…-1bar
  • Loại lưu chất đo lường: khí, nước, dầu, gas không cháy nổ
  • Công nghệ cảm biến Piezoresistive
  • Áp suất chịu đựng tối đa: 300%F.S. ≤700mbar, 200%F.S. <250Bar, 150%F.S ≥250Bar
  • Joang làm kín: Standard NBR, optional FKM(Viton) or EPDM
  • Tín hiệu ngõ ra có thể chọn lựa: 4…20mA (2 Wire), 0…20mA (3 Wire), 0…10VDC,
    1…6VDC, 0…5VDC, Ratiometric, CANopen
  • Kết nối cơ khí: G1/4, G1/8, G1/2, NPT1/4, NPT1/8, NPT1/2, M14, UNF7/16X20M, UNF7/16X20F
  • Nguồn cấp: 4-20 mA : 8 … 32 V DC, 0-20 mA : 12 … 30 V DC, 0-10 V : 12 … 30 V DC, Ratiometric : 5 V DC, CANopen : 8…26 V DC
  • Dòng điện làm việc tối đa: Maximum 30mA
  • Độ sai số: ±%0,5 F.S or ±%0,3 F.S @25ᵒ C
  • Độ trược sai số theo năm: ±%0,3 F.S / year
  • Thời gian đáp ứng: 1ms %10…%90 nominal pressure
  • Cấp độ bảo vệ: IP65 or IP67
  • Nhiệt độ hoạt động: -40°C … +85°C
  • Chất liệu thân cảm biến: Stainless steel body – 1.4305
  • Kết nối điện: DIN43650-A, DIN43650-C, M12, Packard or 3 x 0.14mm 2 PVC cable

Trên đây là một số thông tin về cảm biến áp suất Atek BCT-22. Quý khách cần tư vấn thêm hoặc để có giá tốt hãy liên hệ ngay chúng tôi theo số hotline.

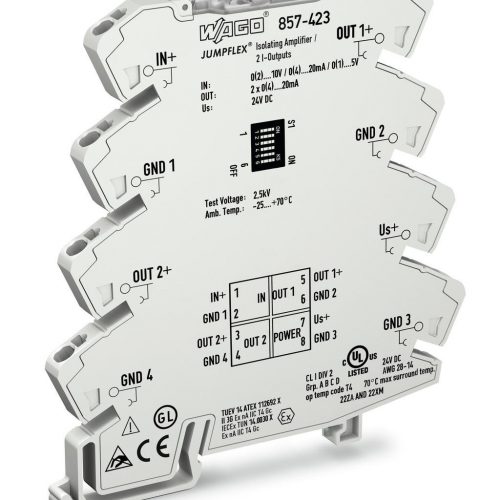

Bộ chia tín hiệu 4-20ma Wago 857-423

Bộ chia tín hiệu 4-20ma Wago 857-423 là sản phẩm được sản suất tại đức không qua nước trung gian. Do đó chất lượng rất được đảm bảo và giá thành rất cạnh tranh. Bộ chia dòng 4-20ma này nhận được nhiều tín hiệu như 0-5v, 1-5v, 0-10v, 2-10v, 4-20ma. Ngõ ra tín hiệu được 2 kênh độc lập nhau và cài đặt được bằng DIP Swicth ngay bên hong thiết bị.

Ưu điểm Bộ chia tín hiệu 4-20ma Wago 857-423

Là sản phẩm có xuất xứ từ đức nhưng giá thành rất cạnh tranh

Ngõ vào tín hiệu đa năng giúp người sử dụng dễ dàng hơn. Độ cách ly chống nhiễu giữa nguồn và tín hiệu ngõ ra vào lên đến 2,5KVAC. Do đó tín hiệu sau khi qua bộ chia anlog 4-20ma này sẽ rất ổn định.

Độ dày của thiết bị chỉ 6mm. Do đó thích hợp cho việc cải tạo các tủ điện có không gian hẹp.

Có DIP Swich để chọn tín hiệu ngõ vào ngay trên thiết bị giúp người sử dụng dễ dàng hơn.

Cách đấu nối dây cũng khá đơn giản. Người dùng chỉ cần bấm đầu cos tròn và nhấn vào nơi đấu nối là xong không cần phải vặn ốc như các thiết bị khác.

Ứng dụng

Dùng cho các ứng dụng vừa hiển thị và vừa tín hiệu về nơi khác để điều khiển.

Ngoài tín năng chia tín hiệu 4-20ma thì bộ wago 857-423 này còn có thể dùng làm bộ cách ly tín hiệu 4-20ma loại 2 dây hoặc 3 dây.

Chúng ta có thể dùng làm bộ chuyển đổi tín hiệu từ 0-5v, 1-5v, 0-10v, 2-10v sang 0-20ma hoặc 4-20ma

Thông số bộ chia tín hiệu 4-20ma Wago 857-423

Mã hàng 857-423

Tín hiệu ngõ vào 0 mA … 20 mA, 4 mA …. 20 mA, 0 V … 5 V, 1 V … 5 V, 0 V … 10 V, 2 V … 10 V có thể điều chỉnh bằng DIP Switch

Điện trở ngõ vào tín hiệu dòng ≤ 50 Ω

Điện trở ngõ vào tín hiệu áp ≥ 100 kΩ

Tín hiệu ngõ ra 2 kênh 0(4) mA … 20 mA có thể chọn bằng DIP Switch

Điện trở tải ngõ ra 300 Ω

Nguồn cấp 24 VDC (−25 % … +30 %)

Dãy điện áp mà thiết bị có thể hoạt động được 16.8 V … 31.2 V

Tần số giới hạn 100 Hz / > 1 kHz có thể chọn lựa bằng DIP Switch

Thời gian đáp ứng < 3.5 ms / < 300 μs

Độ sai số ≤ 0.1 % of upper range value

Độ cách ly giữa nguồn với tín hiệu vào và ra là 2.5 kVAC, 50 Hz, 1 min.

Nhiệt độ hoạt động trong khoảng −25 °C … +70 °C

Cách đấu dây cảm biến áp suất

Cách đấu dây cảm biến áp suất với biến tần, PLC, bộ hiển thị…đây là một chủ đề tuy không mới nhưng cũng có khá nhiều người sẽ bối rối khi lần đầu tiên làm việc này. Với các loại cảm biến áp suất 3 dây hoặc 4 dây thì việc đấu nối khá đơn giản. Tuy nhiên với cảm biến thường sử dụng trên thị trường hiện nay là cảm biến áp suất 4-20ma loại 2 dây thì việc đấu nối có phần phức tạp hơn một chút. Nhưng nó cũng sẽ không khó khăn lắm nếu chúng ta hiểu về nó cũng như khả năng cấp nguồn và xuất tín hiệu của nó. Như vậy trong bài này chúng ta sẽ tìm hiểu cách đấu dây của từng loại cụ thể nhé!!!

Cách đấu dây cảm biến áp suất loại 3 dây, 4 dây

Cụ thể cảm biến đo áp suất loại 3 dây và 4 dây có các tín hiệu xuất ra như 4-20ma, 0-10v, 0-5v hoặc 0,5…4,5v đều có cách đấu nối giống nhau vì chúng có đặc điểm chung là nguồn cấp và tín hiệu độc lập nhau.

  • Với loại cảm biến áp lực 4 dây thì việc đấu nối dễ dàng nhất. Thông thường sẽ có 2 dây tín hiệu xuất từ cảm biến về và 2 dây nguồn cấp cho cảm biến hoạt động. Do đó chúng ta chỉ cần đấu nối 2 dây nguồn cảm biến với nguồn nuôi 24v đồng thời 2 dây tín hiệu sẽ đưa về thiết bị nhận tín hiệu là xong.
  • Còn cảm biến đo áp suất 3 dây thì trong đó bao gồm 1 dây là nguồn cấp cho cảm biến hoạt động, 1 dây là tín hiệu xuất ra từ cảm biến, 1 dây còn lại là mass chung giữa nguồn cấp và tín hiệu. Như vậy việc đấu nối sẽ khác hơn một chút đó là nguồn dương (+) 24V chúng ta sẽ đấu nối với dây cấp nguồn cho cảm biến, còn nguồn âm (-) 24V chúng ta đấu nối với mass chung trên cảm biến đồng thời cũng là ngõ vào âm (-) của tín hiệu trên thiết bị nhận. Việc đấu nối cuối cùng là xây xuất tín hiệu của cảm biến sẽ đấu vào ngõ vào dương (+) trên thiết bị nhận.
Cách đấu dây cảm biến áp suất loại 3 dây, 4 dây
Cách đấu dây cảm biến áp suất loại 3 dây, 4 dây

Cách đấu dây cảm biến áp suất 4-20ma loại 2 dây

Riêng đối với dòng cảm biến áp suất này thì có đặc điểm hơi đặc biệt vì nguồn cấp và tín hiệu xuất ra từ cảm biến chỉ có 2 dây nên việc đấu nối cũng khác so với 2 loại trên, và nếu đấu nối sai thì hầu như dòng cảm biến này sẽ không hoạt động. Như vậy vì sao thị trường lại dùng cảm biến loại này mà không dùng 2 loại trên trong khi nó đấu nối khó hơn?

  • Về cách đấu nối thì cảm biến áp lực 4-20ma này có 2 dây, 1 dây là nguồn cấp cho cảm biến hoạt động, dây còn lại là dây xuất tín hiệu ra từ cảm biến đồng thời nó cũng là mass cho nguồn cấp cảm biến. Vì vậy chúng ta tiến hành đấu nối như sau: Nguồn dương (+) 24V sẽ đấu nối vào dây nguồn cấp cho cảm biến, dây còn lại xuất tín hiệu của cảm biến chúng ta đấu nối với ngõ vào dương (+) trên thiết bị nhận, Ngõ vào âm (-) trên thiết bị nhận đấu nối với nguồn âm (-) 24V. Như vậy sẽ tạo được một mạch vòng giữa nguồn 24V, cảm biến và thiết bị nhận.
  • Riêng đối với một số thiết bị có ngõ vào tín hiệu xuất được nguồn loop thì chúng ta không cần phải đấu nối tiếp với nguồn 24V như trên mà chỉ cần đấu nối trực tiếp cảm biến vào thiết bị nhận là được.
Cách đấu dây cảm biến áp suất 4-20ma 2 dây
Cách đấu dây cảm biến áp suất 4-20ma 2 dây

==> Ưu điểm

Ưu điểm của cảm biến này là tín hiệu xuất đi ít bị nhiễu trên đường dây nên rất ổn định. Đồng thời tín hiệu và nguồn chỉ truyền trên 2 dây nên tiết kiệm được chi phí cũng như dễ dàng hơn trong thi công hoặc truyền dẫn đi xa.

Trên đây là một số kiến thức về cách đấu dây cảm biến áp suất loại 2 dây, 3 dây, 4 dây với biến tần, PLC, màn hình hiển thị…Hy vọng có thể giúp ích cho các bạn khi đọc được bài viết này. Cần tư vấn thêm về cảm biến đo áp suất cũng như hỗ trợ về giá hãy liên hệ ngay chúng tôi.

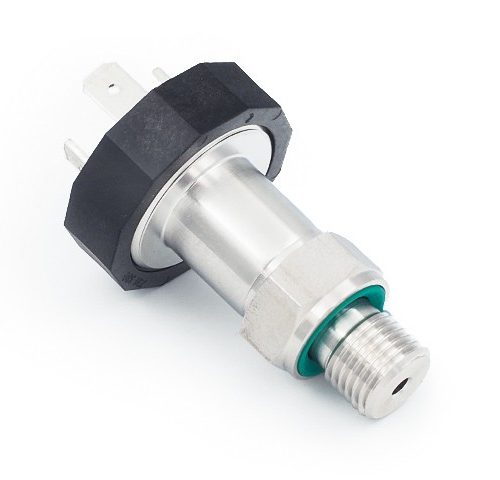

Cảm biến áp suất Daho

Cảm biến áp suất Daho là một thương hiệu đến từ hàn quốc hiện đang rất được thị trường ưa chuộng bởi chất lượng và giá thành của nó rất cạnh tranh. Tuy là sản phẩm đến từ hàn quốc nhưng hầu như linh kiện được hãng nhập khẩu từ châu âu nên chất lượng cũng được đảm bảo hơn so với các thương hiệu khác cũng đến từ hàn quốc. Đặc biệt sản phẩm có giấy chứng nhận đạt tiêu chuẩn chất lượng châu âu nên nên quý hàng đã và đang yên tâm sử dụng. Như vậy cảm biến áp suất có những ưu điểm gì cũng như thông số kỹ thuật ra sao chúng ta cùng tìm hiểu nhé!!

Cảm biến áp suất Daho EDS.305
Cảm biến áp suất Daho EDS.305

Ưu điểm cảm biến áp suất Daho

  • Tuy là dòng cảm biến có xuất xứ hàn quốc nhưng hãng luôn đặt tiêu chuẩn chất lượng lên hàng đầu do đó linh kiện của họ được nhập khẩu từ đức. Trên thân cảm biến cũng có chứng nhận CE đạt tiêu chuẩn chất lượng châu âu. Không những vậy mà từ kết nối điện, kết nối cơ khí và các thang đo áp suất cũng theo chuẩn châu âu.
  • Toàn bộ thân và màng cảm biến đều được làm bằng inox nên độ bền rất cao có thể dùng được cho các môi trường ăn mòn mà không sợ bị hỏng.
  • Cảm biến có độ cách ly cao 100 MΩ at 100 VDC do đó tín hiệu analog 4-20ma hoặc 0-10v xuất ra ít khi bị nhiễu giúp cho việc hiển thị và điều khiển chính xác hơn.
  • Áp suất chịu đựng tối đa lên gấp 1,5 lần áp suất hoạt động, đều này giúp cho cảm biến hoạt động bền bỉ hơn khi trong quá trình sử dụng áp suất bị tăng đột ngột.
  • Về giá thành thì đây là dòng cảm biến chất lượng nhưng giá rất cạnh tranh. Được Âu Việt phân phối và bảo hành một đổi một trong vòng 12 tháng.

Thông số cảm biến áp suất EDS.305

  • Mã hàng EDS.305
  • Thang đo áp suất có sẵn từ 0,1bar ; 0,16bar ; 0,25bar ; 10bar….250bar ; 400bar đến 1000bar
  • Tín hiệu ngõ ra 4-20ma, 0-10v, 0-5v…
  • Kết nối ren chuẩn G1/4
  • Kết nối điện tiêu chuẩn châu âu DIN43650 A
  • Cấp độ bảo vệ IP65
  • Toàn bộ thân và màng cảm biến đều được làm bằng inox
  • Chứng nhận tiêu chuẩn chất lượng châu âu CE
  • Áp suất chịu đựng gấp 1,5 lần áp suất hoạt động
  • Nguồn cấp loop trong khoảng 12…28VDC
  • Độ sai số 0,5%
  • Thời gian đáp ứng < 5msec
  • Độ cách ly chống nhiễu tín hiệu 100 MΩ at 100 VDC
  • Độ chống shock trong khoảng 0.1 g (1m/s) Max

Lời kết

Trên đây là một số thông tin về cảm biến áp suất Daho hy vọng có thể giúp ích cho quý khách chọn được cảm biến phù hợp với ứng dụng của mình. Để có giá tốt nhất cũng như hỗ trợ kỹ thuật nhanh nhất hãy liên hệ ngay chúng tôi.



Xem thêm

Cảm biến áp suất nước

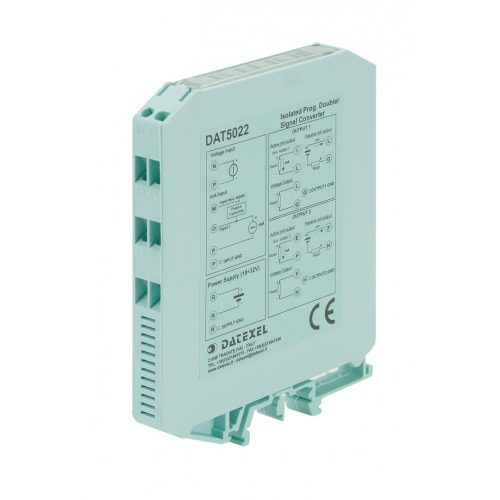

Bộ chia tín hiệu 4-20ma Datexel DAT 5022

Bộ chia tín hiệu 4-20ma Datexel DAT 5022 là thương hiệu đến từ Ý đạt tiêu chuẩn chất lượng châu âu. Bộ chia tín hiệu DAT 5022 không những chức năng chính là bộ chia analog. Mà nó còn là bộ chuyển đổi tín hiệu analog 4-20ma hoặc 0-10v. So với các thương hiệu khác có cùng xuất xứ và chất lượng thì giá thành của DAT 5022 sẽ rẻ hơn nhiều. Hàng luôn có sẵn trong kho số lượng lớn.

Ứng dụng bộ chia tín hiệu 4-20ma Datexel DAT 5022

  • Dùng nhiều trong các trạm xử lý nước thải hiện nay. Vì đa số bây giờ các trạm xử lý cần phải có tín hiệu đưa về quang trắc quản lý.
  • Trong các tủ điện công nghiệp. Khi mà các hệ thống chỉ có 1 tín hiệu analog 4-20ma. Nhưng muốn hiển thị tại chỗ và đưa tín hiệu về các thiết bị điều khiển khác như PLC, biến tần.
  • Một ứng dụng khác đó là các hệ thống cũ thường nhận tín hiệu điều khiển là 0-10v. Trong khi đó các thiết bị mới sau này hầu như cho ra tín hiệu 4-20ma. Do đó bộ chuyển đổi DAT 5022 sẽ giúp chuyển đổi qua lại giữa 2 tín hiệu này giúp hệ thống nhận được và điều khiển tốt.

Vì sao lại dùng bộ chia tín hiệu 4-20ma Datexel DAT 5022

  • Với tín hiệu 0-10v chúng ta có thể đấu nối song song để lấy tín hiệu. Tuy nhiên tín hiệu đó sẽ bị suy giảm đáng kể. Còn nếu chúng ta dùng tín hiệu 4-20ma chúng ta cũng có thể chia ra theo cách đấu tương tự trên, nhưng tín hiệu vẫn bị suy giảm. Do đó khi dùng bộ chia dòng 4-20ma sẽ tránh được tình trạng này.
  • Riêng với bộ chia tín hiệu Datexel DAT 5022 chúng ta có thể chọn lựa được nhiều loại tín hiệu vào và ra. Đồng thời đối với tín hiệu ngõ vào và ra 4-20ma đều có chế độ cấp nguồn loop cho các thiết bị nguồn cấp thụ động như cảm biến áp suất, can nhiệt PT100, TC…

Thông số bộ chia tín hiệu 4-20ma Datexel DAT 5022

  • Mã hàng: DAT 5022
  • Tín hiệu ngõ vào 0-20ma, 4-20ma, 0-10v, 0-5v, 1-5v có thể chọn lựa bằng DIP Switch
  • Tín hiệu ngõ ra 2 kênh 0-20ma, 4-20ma, 0-10v, 0-5v, 1-5v có thể chọn lựa bằng DIP Switch
  • Có biến trở chỉnh mức thấp và mức cao của tín hiệu ngõ vào và ra.
  • Điện áp dành cho cấp nguồn loop ở ngõ vào và ra là 18VDC
  • Độ sai số 0,1%
  • Nguồn cấp 20…32vdc
  • Cách ly giữa tất cả các ngõ là 1500v

Van 3 ngã 342-bk-ss baelz

Van 3 ngã 342-bk-ss baelz được xuất xứ từ đức với 2 dòng là van điều khiển điện và van điều khiển khí nén. Hiện tại dòng van baelz này dùng rất nhiều trong các nhà máy dệt, hóa chất, cao su, nhà máy gỗ…Chủ yếu dùng cho 2 loại lưu chất chính đó là dầu truyền nhiệt và hơi nước nóng, hơi nóng bão hòa.

Cấu tạo thân van 3 ngã 342-bk-ss baelz

  • Thân van được sản xuất bằng chất liệu gang dẻo với ký hiệu GJS-400-18-LT – 5.3103 (cùng chất liệu với GGG40.3), đây là loại chất liệu phổ biến dùng cho van điều khiển của tất cả các hãng với nhiệt độ chịu đựng lên đến 350oC.
  • Ngoài ra trong thân van còn có plug van giúp đóng mở lưu lượng đi qua, thông thường Plug được người ta sản xuất bằng chất liệu inox và tùy thuộc vào từng kiểu van và lưu lượng đi qua mà nhà sản xuất có từng loại plug khác nhau.
  • Với dòng van baelz 342-bk-ss có áp suất hoạt động cao dùng trong hơi hóa nhiệt thì nhà sản xuất sẽ chọn thân van là loại balanced (EMF). Van này tốc độ đóng mở nhanh và áp suất hoạt động lớn.
cấu tạo van 3 ngã 342-bk-ss baelz
cấu tạo van 3 ngã 342-bk-ss baelz

Chọn đầu điện cho van 3 ngã 342-bk-ss baelz mã hàng 373-e07

  • Tùy thuộc vào áp suất hoạt động của từng ứng dụng mà chúng ta chọn loại đầu van điện sao cho phù hợp. Ví dụ với van đường kính DN50 và áp suất hoạt động từ 8bar trở xuống thì chúng ta chọn loại đầu van điện 373-E07 là hoạt động tốt, nhưng nếu áp suất lớn hơn 8bar thì chúng ta phải chọn đầu van điện 373-E45 thì mới hoạt động được.
  • Nếu ứng dụng chỉ đơn thuần là van đóng mở on/off thì chúng ta chọn đầu van 373-E07 không có board tuyến tính và thông thường đầu van này sẽ kết hợp với bộ điều khiển PID baelz 6490 hoặc baelz 6490B. Còn nếu là loại điều khiển tuyến tính thì chúng ta cần lưu ý chọn tín hiệu van điều khiển là 4…20ma hoặc 0…10v.
đầu van điện 373-e07
đầu van điện 373-e07

Những thông số cơ bản van 3 ngã 342-bk-ss baelz

  • Kết nối van theo tiêu chuẩn DIN EN 1092-2
  • Loại Plug đóng mở van parabolic plug / conical
  • Lưu chất làm việc của van đa dạng liquids, water, thermal oil, steam, gases
  • Độ rò rĩ van theo đường thẳng từ ngõ A ra AB là 0.004 % Kvs (better than class IV)
  • Độ rò rĩ van theo đường cong từ ngõ B ra AB là 2 % Kvs (class I)
  • Chất liệu seal van được làm bằng inox Stainless steel bellows + safety gland
  • Chất liệu thân van với PN16 và PN25 là GJS-400-18-LT – 5.3103 (GGG40.3)
  • Đầu van điện 373-E07 với 2000N và đầu van điện 373-E45 với 4000N
  • Đầu van khí nén 373-P21-6 với 2040N và đầu van khí nén 373-P21-12 với 4030N
van 3 ngã 342-bk-ss baelz
van 3 ngã 342-bk-ss baelz

Mua van 3 nga 342-bk-ss baelz ở đâu

Chúng tôi là đơn vị phân phối chính thức van điều khiển Baelz tại Việt Nam với giá cạnh tranh nhất và đảm bảo hàng hóa xuất xứ chính hãng và giấy tờ kèm theo hàng hóa đầy đủ. Thông thường với những dòng van thông dụng như DN50, DN65 thì chúng tôi luôn có hàng sẵn đặc biệt là van điều khiển hơi và van điều khiển dầu truyền nhiệt.

Liên hệ ngay để được tư vấn kỹ thuật chi tiết trước khi mua hàng

Hon (Mr.) 0985629002

Email: hon.tran.la@gmail.com

Cảm biến áp suất Celmi

Cảm biến áp suất celmi là một thương hiệu cảm biến áp suất mới có xuất xứ từ Ý. Nhưng đang rất được thị trường tiếp nhận rất tốt bởi do chất lượng và giá cả hợp lý của nó. Nếu so sánh về chất lượng với các thương hiệu khác có thị trường tại Việt Nam như: wika, siemens, huba control…Thì celmi không hề thua kém. Thậm chí nó còn vượt trội hơn bởi màng được làm bằng inox 316L.

Cảm biến đo áp suất celmi
Cảm biến đo áp suất celmi

Sơ lượt về cảm biến áp suất celmi

  • Cảm biến có thân được cấu tạo hoàn toàn bằng inox 304 nên rất chắn chắn với môi trường xung quanh.
  • Màng cảm biến được thiết kế đặc biệt và làm bằng inox 316L nên có thể dùng cho các lưu chất ăn mòn như: axit, xút hoặc các môi trường khắc nghiệt khác.
  • Kết nối điện của cảm biến có nhiều loại để lựa chọn như: kết nối plug mpm, kết nối M12…Trong đó kết nối mpm được dùng phổ biến vì dây dẫn có thể kéo rời mà không phụ thuộc lúc đặt cảm biến.
  • Nhiệt độ chịu đựng cảm biến cũng khá cao 100oC nên có thể dùng được cho các lưu chất nóng. Đặc biệt nếu dùng cho lò hơi có nhiệt độ cao hơn thì chúng ta lắp thêm ống siphon sẽ dùng ổn.

Thông số cảm biến áp suất celmi

  • Thang đo áp suất từ 100mbar đến 1000bar
  • Áp suất chịu đựng gấp 1,5 lần áp suất làm việc
  • Có thể lựa chọn lúc đặt hàng các loại cảm biến như: Gauge/absolute/sealed gauge
  • Kết nối ren bằng inox 304 G1/4 male thread
  • Độ sai số Accuracy: ±0.5%FS
  • Nhiệt độ lưu kho tối đa được 120oC
  • Nhiệt độ hoạt động tối đa được 100oC
  • Nguồn cấp cho cảm biến hoạt động 8-30vdc
  • Có nhiều tín hiệu ngõ ra như: 4-20ma, 0-5vdc hoặc 1-5vdc
  • Chuẩn bảo vệ cảm biến IP65
  • Kết nối điện có nhiều loại để lựa chọn như: DIN43650 plug/M12 connector/Cable
  • Các chất liệu cảm biến bao gồm: Vỏ bằng inox 304, ren kết nối bằng inox 304, màng bằng inox 316L, Sealing gasket: Viton, Plug housing: Plastic.

Cảm biến áp suất chống cháy nổ

Cảm biến áp suất chống cháy nổ hay còn gọi cách khác đó là cảm biến áp suất Ex được sản xuất theo tiêu chuẩn chống cháy nổ nên có thể dùng được cho các môi trường và lưu chất dễ cháy như gas, xăng, dầu…

Chúng tôi phân phối cảm biến áp lực Ex của thương hiệu keller với thời gian nhập hàng ngắn và giá thành cạnh tranh so với các thương hiệu khác cung cấp cùng chức năng.

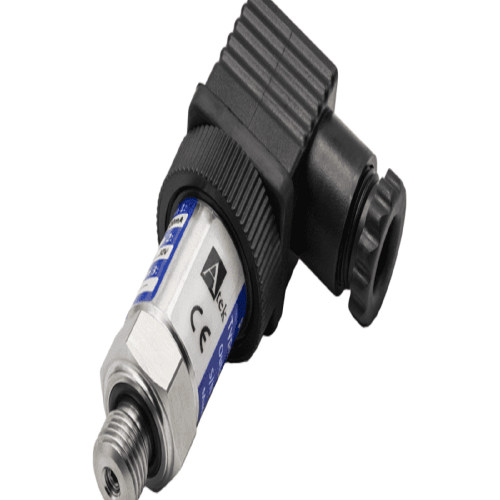

Cảm biến áp suất chống cháy nổ Ex
Cảm biến áp suất chống cháy nổ Ex

Ứng dụng cảm biến áp suất chống cháy nổ Ex

  • Dùng đo áp suất cho các bồn gas công nghiệp hoặc bồn gas gia đình, giúp cho người vận hàng biết được lượng gas còn trong bồn để tiến hành bổ sung gas kịp thời.
  • Trong các trạm xăng dầu thông thường cũng dùng cảm biến này cho các bồn chứa nhiên liệu được đặt âm trong lòng đất. Từ cảm biến này người ta sẽ lấy tín hiệu để cảnh báo mức nhiên liệu còn lại.

Thông số cảm biến áp suất chống cháy nổ

  • Thang đo áp suất có thể lên đến 1000bar
  • Áp suất chịu đựng tối đa lên đến 1100bar
  • Có thể chọn lựa loại cảm biến absolute (cảm biến chân không hay còn gọi là cảm biến áp hút)
  • Độ sai số chỉ 0,25%
  • Nhiệt độ hoạt động trong khoảng -20oC đến 100oC
  • Tín hiệu ra có thể chọn lựa nhiều loại như: 4-20ma, 0-10v, 0-5v
  • Dãy nguồn cấp loop rộng từ 10-32vdc giúp cảm biến luôn hoạt động tốt.
  • Phần kết nối điện có thể chọn lựa đa dạng như: Binder-423/723 (5-pole), GSP (DIN 43650), M12 (4-pole), Souriau (MIL-C26482) hoặc Cable Screw Connection: với IP68
  • Phần kết nối cơ khí cũng có nhiều loại để lựa chọn G1/4”, 1/4”-18NPT, G1/2”, G1/2” Mano
  • Thời gian đáp ứng nhỏ (0…99 %) < 5 ms giúp cảm biến hoạt động chính xác hơn.
  • Màng cảm biến được làm bằng inox 316L (DIN 1.4404/1.4435)
