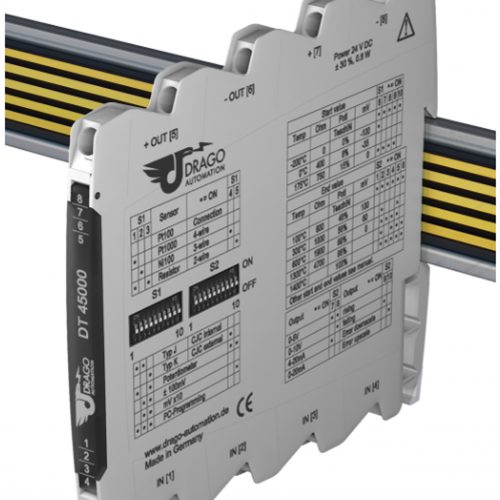

Bộ chuyển đổi tín hiệu DT45000 là một trong những dòng của bộ chuyển đổi tín hiệu giá rẻ. Thiết bị này chuyển đổi được nhiều dạng tín hiệu mà có một số thiết bị khác khó đáp ứng được như: tín hiệu điện trở biến thiên, tín hiệu của biến trở, tín hiệu mV của ngõ ra loadcell hoặc can nhiệt TC…sau đó cho ra tín hiệu analog cơ bản đó là 4-20ma, 0-10v…do đó người ta còn gọi với một tên khác đó là bộ chuyển đổi tín hiệu 4-20ma.

Ưu điểm bộ chuyển đổi tín hiệu DT45000

• Có ngõ vào tín hiệu đa năng cho tất cả các cảm biến công nghiệp về nhiệt độ, cân nặng, áp suất…
• Chọn lựa và cài đặt những loại tín hiệu ngõ vào và ngõ ra bằng DIP Switch hoặc bằng cáp thông qua cổng USB trên thiết bị.
• Có thể cài đặt những thông số tín hiệu và thang đo nhuyễn hơn với phần mền trên máy tín như: 0-5,5mV, 0-102oC…
• Có cách ly 3 bước giữa ngõ vào, ngõ ra và nguồn giúp tín hiệu ổn định hơn
• Có thể chọn loại có cấp nguồn bằng Dinrail giúp tiện lợi khi lắp đặt nhiều thiết bị trong tủ điện
• Thiết bị được thiết kế giúp chống ngược nguồn và sốc áp.

Thông số bộ chuyển đổi tín hiệu DT45000

• Tín hiệu ngõ vào Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200, Ni500, Ni1000, KTY, 29 types, điện trở biến thiên 0 to 5000 Ohm, can nhiệt TC loại E J K L N R S T U B C D, tín hiệu mV ±100 mV, ±1000 mV, biến trở 100 Ohm to 50 kOhm
• Tín hiệu ngõ ra 0 to 20mA, 4 to 20mA, 0 to 10mA, 2 to 10mA, 0 to 5V, 0 to 10V, 1 to 5V, 2 to 10V
• Tải ngõ ra dòng ≤ 12 V   (600 Ohm @ 20 mA), áp ≤ 5 mA   (2 kOhm @ 10 V)
• Độ sai số < 0.1 % full scale
• Thời gian đáp ứng 250 ms
• Độ cách ly chống nhiễu 3 kV AC, 50 Hz, 1 min Input against output against power supply
• Nguồn cấp 24VDC
• Chuẩn chống cháy nỗ ATEX / IECEx: Zone 2

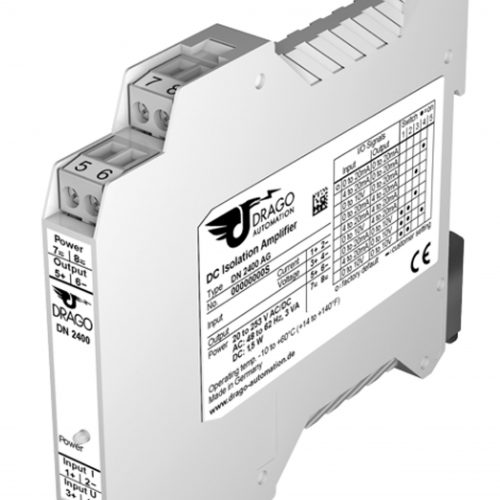

Bộ chuyển đổi tín hiệu DN2400 AG hay còn gọi là bộ chuyển đổi tín hiệu 4-20ma, đây là một trong những dòng giá rẻ của bộ chuyển đổi tín hiệu, hiện tại mã hàng DN2400 đang được chúng tôi phân phối với số lượng lớn ra thị trường bởi những ưu điểm của nó nên được khách hàng đón nhận rất tốt (trong đó ưu điểm đầu tiên mà thông thường các đơn vị quan tâm đó là giá rẻ, DN2400 đã đáp ứng được nhu cầu đó nhưng chất lượng lại được xuất xứ từ châu âu).

Ưu điểm bộ chuyển đổi tín hiệu DN2400 AG

• Giá rẻ so với các thương hiệu khác cùng chủng loại và xuất xứ
• Tín hiệu ngõ vào và ngõ ra có thể được chọn lựa cài đặt bằng DIP Switch ngay trên thiết bị mà không cần phải dùng thêm một thiết bị nào khác.
• Nguồn cấp cho thiết bị đa năng 20-253V AC/DC giúp cho bộ chuyển đổi DN2400 có thể lắp đặt cho bất cứ tủ điện nào.
• Có cách ly chống nhiễu tín hiệu giữa tín hiệu ngõ vào, tín hiệu ngõ ra và nguồn cấp.
• Trong trường hợp nếu quý khách hàng dùng bộ này chuyển đổi tín hiệu 4-20ma của cảm biến áp suất sang tín hiệu 0-10v thì vẫn sử dụng được bằng các đấu nối tiếp nguồn 24VDC với ngõ vào tín hiệu của thiết bị.

Thông số bộ chuyển đổi tín hiệu DN2400 AG

• Tín hiệu ngõ vào 0 to 20 mA, 4 to 20 mA, 0 to 10 V, calibrated switchabel
• Điện trở ngõ vào dòng 22 Ohm, ngõ vào áp 1 MOhm
• Quá tải với tín hiệu dòng ≤ 200 mA, với tín hiệu áp Voltage limitation via 30 V Z-Diode, max. continuous current 30 mA
• Tín hiệu ngõ ra 0 to 20 mA, 4 to 20 mA, 0 to 10 V, calibrated switchable
• Tải ngõ ra với tín hiệu dòng ≤ 10 V (500 Ohm at 20 mA), với tín hiệu áp ≤ 10 mA (1 kOhm at 10 V)
• Độ sai số < 0.3 % full scale
• Thời gian đáp ứng 0.7 ms
• Độ cách ly chống nhiễu tín hiệu 2.5 kV, 50 Hz, 1 min., Input against output against power supply
• Nhiệt độ chịu đựng tối đa lúc hoạt động –10 °C to +60 °C    (+14 to +140 °F)
• Nguồn cấp đa năng 20 to 253 V AC/DC

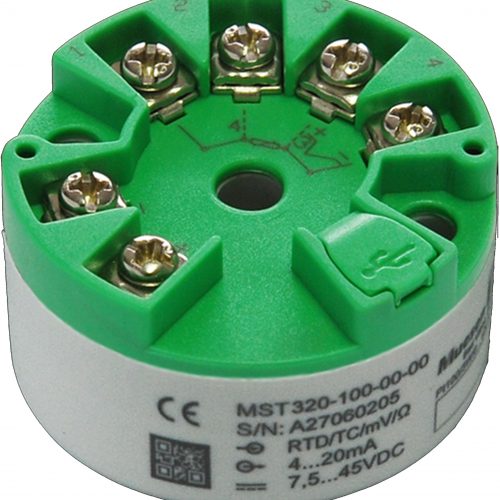

Bộ chuyển đổi nhiệt độ muesen MST320 là một trong những bộ chuyển đổi tín hiệu nhiệt độ của châu âu (G7) loại lắp trên đầu cảm biến nhiệt độ, can nhiệt và cho ra tín hiệu 4-20ma 2 dây loại nguồn passive (tứ là nhận nguồn cấp trên 2 dây tín hiệu 4-20ma để cho thiết bị hoạt động). Trong bài này chúng tôi sẽ trình bày thêm một sản phẩm mới đó là pixsys cùng xuất xứ và chất lượng nhưng giá thành cạnh tranh hơn, đặc biệt hàng luôn có sẵn trong kho số lượng lớn. Sau đây là thông số 2 loại để quý khách hàng dễ dàng so sánh và lựa chọn.

Thông số bộ chuyển đổi nhiệt độ muesen MST320

• Tín hiệu cảm biến ngõ vào Pt100, TC loại B, E, J, K, N, R, S, T
• Kết nối loại 2 dây, dòng điện cho sensor  < 0.5 mA
• Nguồn cấp cho thiết bị hoạt động loop trên 2 dây 4-20ma 7.5 to 45V DC
• Tín hiệu ngõ ra 4 … 20 mA
• Tải tín hiệu ngõ ra R max = [(U supply – 7,5) / 0,022] Ω
• Khi thiết bị lỗi cảm biến ngõ vào sẽ cho ra tín hiệu 3.8 mA và 20.5 mA
• Thời gian đáp ứng 250ms
• Lắp đặt ngay trên đầu can nhiệt pt100, TC
• Cài đặt các thông số bằng cáp kết nối thông qua máy tính.
• Nhiệt độ chịu đựng  -40 to +85 °C
• Nhiệt độ lưu khi  -40 to +100 °C

Thông số bộ chuyển đổi nhiệt độ Pixsys

• Tín hiệu ngõ vào có thể chọn lựa Pt100, TC loại B, E, J, K, N, R, S, T
• Nguồn cấp loop trên 2 dây tín hiệu 4-20ma 6-32 Vdc
• Tín hiệu ngõ ra dòng 4-20ma passive
• Cách ly chống nhiễu tín hiệu 1K Vac
• Lỗi tín hiệu cảm biến ngõ vào sẽ cho ra tín hiệu 21mA, 3,8mA
• Điện trở cáp kết nối tối đa Max 20Ω
• Thời gian đáp ứng 300 ms
• Nhiệt độ chịu đựng tối đa -40..+85 °C
• Nhiệt độ chịu đựng khi lưu kho -40..+105°C
• Lắp đặt trực tiếp tại đầu cảm biến
• Lựa chọn tín hiệu cảm biến ngõ vào dễ dàng thông qua ứng dụng trên điện thoại có NFC giúp tiện lợi cho người vận hành.

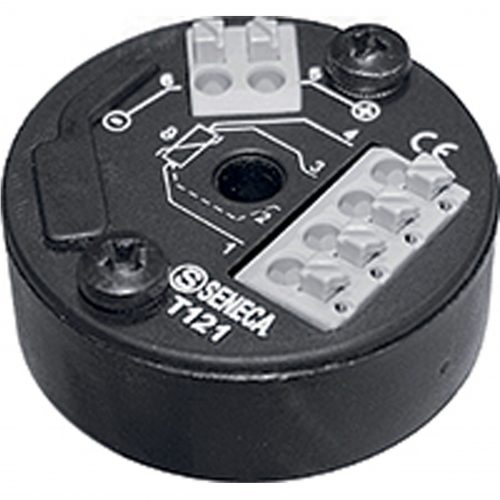

Bộ chuyển đổi tín hiệu nhiệt độ seneca T121 là một trong những dòng của bộ chuyển đổi tín hiệu 4-20ma xuất xứ từ châu âu chuyển đổi từ tín hiệu pt100, pt200, pt500, pt100, TC ra tín hiệu 4-20ma dạng loop nguồn. Trong bài này sẽ chúng tôi sẽ giới thiệu thêm một thương hiệu khác cũng xuất xứ từ châu âu và cũng có cùng chức năng nhưng giá rẻ hơn, đặc biệt hàng luôn có sẵn trong kho số lượng lớn khi quý khách hàng cần. Sau đây là thông số kỹ thuật của 2 loại để quý khách hàng tham khảo và lựa chọn.

Thông số bộ chuyển đổi tín hiệu nhiệt độ seneca T121

• Nguồn cấp loop 7..30 Vdc (loop powered)
• Công suất nguồn cấp 500 mW
• Cách ly chống nhiễu tín hiệu 2 dây 1.500 Vac (2 way)
• Thời gian đáp ứng tín hiệu < 620 ms
• Cài đặt chọn lựa tín hiệu ngõ vào bằng cáp và phần mềm máy tính Easy-LP (PC software)
• Lắp đặt tại đầu cảm biến pt100 hoặc can nhiệt TC In-Head mounting (PT100)
• Cấp độ bảo vệ IP20
• Nhiệt độ chịu đựng -40..+85 °C
• Tín hiệu ngõ vào Pt100, Ni100, Pt500, Pt1000, TC: J, K, R, S, T, B, E, N
• Tín hiệu ngõ ra 4-20ma 2 dây

Thông số bộ chuyển đổi tín hiệu nhiệt độ Pixsys

• Nguồn cấp loop 6-32 Vdc
• Ngõ ra tín hiệu dòng 2 dây 4..20 mA (2 wires)
• Cách ly chống nhiễu tín hiệu 1KVAC
• Thời gian đáp ứng tín hiệu 300 ms
• Cấp độ bảo vệ IP20
• Nhiệt độ chịu đựng tối đa -40..+85 °C, nhiệt độ bảo quản -40..+105°C
• Ngõ vào tín hiệu Pt100, Ni100, Pt500, Pt1000, TC: J, K, R, S, T, B, E, N
• Cấu hình tín hiệu ngõ vào bằng ứng dụng trên điện thoại androi có chức năng NFC hoặc bộ cài đặt bằng sóng NFC mà không cần cáp
• Lắp đặt trực tiếp tại đầu cảm biến pt100 hoặc TC

Kết luận

Qua thông số kỹ thuật trên ta thấy cả 2 loại có những thông số tương đương nhau, trong đó của pixsys thì có 2 thông số nỗi bật hơn đó là thời gian đáp ứng nhỏ hơn và cấu hình cho thiết bị thì không cần dùng cáp.

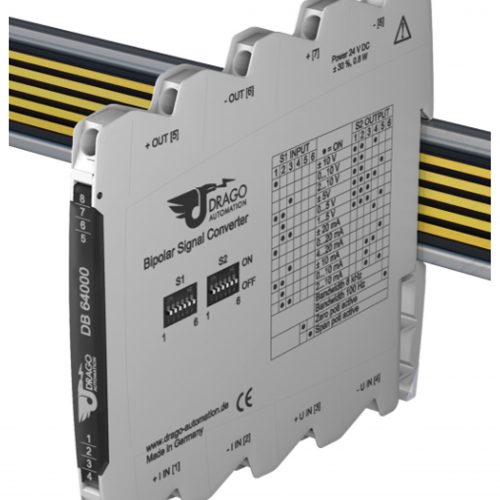

Bộ chuyển đổi tín hiệu đa năng DB 64000 là một trong những dòng bộ chuyển đổi tín hiệu 4-20ma của thương hiệu xuất xứ châu âu (Đức) giá rẻ, chuyên dùng chuyển đổi tín hiệu đặc biệt như ± 20 mA, ± 10 mA, ± 10 V, ± 5 V (thông thường tín hiệu này có trong các vô lăng của xe hoặc tàu) sang tín hiệu thông dụng 4-20ma hoặc 0-10v. Đặc biệt hàng luôn có sẵn.

Ưu điểm bộ chuyển đổi tín hiệu đa năng DB 64000

• Ngõ vào và ngõ ra tín hiệu của thiết bị đa dạng nhưng chúng ta có thể chọn lựa và cài đặt một cách dễ dàng bằng các DIP Switch mà không cần phải sử dụng thêm một thiết bị phụ trợ nào khác.
• Tín hiệu sau khi được chuyển đổi ở ngõ ra hoàn toàn không bị biến dạng hoặc suy yếu mà giống như tín hiệu ban đầu, đặc biệt là không có trường hợp tạo ra tín hiệu giả.
• Giữa nguồn cấp cho thiết bị với tín hiệu đầu vào và tín hiệu đầu ra đều có cách ly giúp tín hiệu ổn định không bị nhiễu bởi những tác nhân bên ngoài như nguồn điện, từ trường…
• Bộ chuyển đổi có độ dày chỉ 6,2mm giúp tiết kiệm không gian lắp đặt.
• Thiết bị có thiết kế bảo vệ giúp chống ngược nguồn và bảo vệ quá áp trong giới hạn.

Thông số bộ chuyển đổi tín hiệu đa năng DB 64000

• Tín hiệu ngõ vào dòng và áp đa dạng ± 20 mA, 0 to 20 mA, 4 to 20 mA, ± 10 mA, 0 to 10 mA, 2 to 10 mA, ± 10 V, 0 to 10 V, 2 to 10 V, ± 5 V, 0 to 5 V, 1 to 5 V có thể chọn được bằng DIP Switch
• Điện trở với ngõ vào dòng ≤ 25 Ohm, với ngõ vào áp ≥ 1 MOhm
• Quá tải với tín hiệu dòng < 50 mA, tín hiệu áp < 30 V
• Tín hiệu ngõ ra đa năng giống như tín hiệu ngõ vào và cũng có thể chọn được bằng DIP Switch
• Tải ở ngõ ra tín hiệu dòng ≤ 12 V (600 Ohm at 20 mA), tín hiệu áp ≤ 5 mA (2 kOhm at 10 V)
• Độ sai số < 0.1 % full scale
• Thời gian đáp ứng 100 µs
• Cách ly chống nhiễu tín hiệu 3 kV AC, 50 Hz, 1 min, input against output against power supply
• Nguồn cấp 9.6 V to 31.2 V DC
