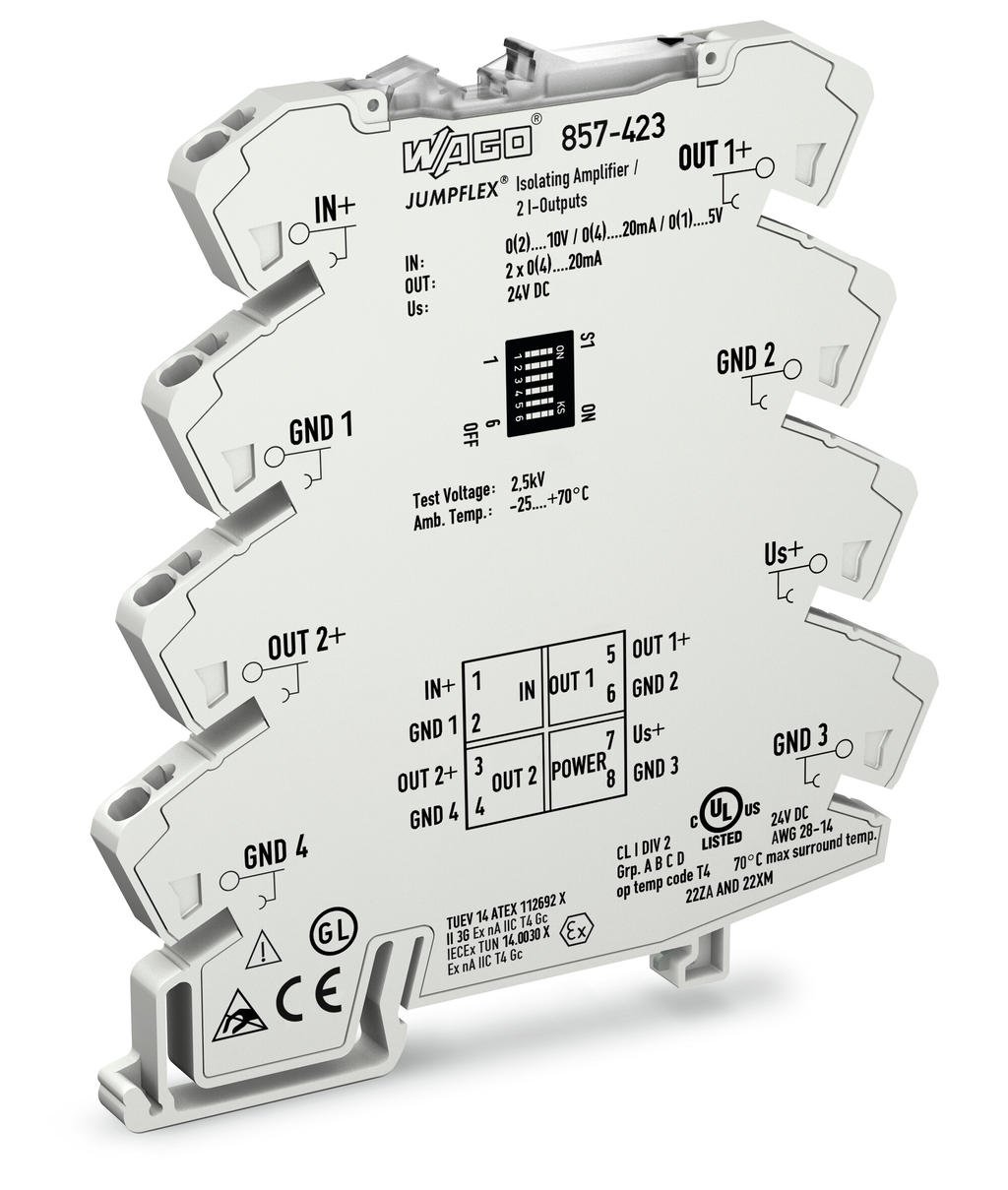

Bộ cách ly tín hiệu 4-20ma

Bộ cách ly tín hiệu 4-20ma này cũng là một dạng của bộ chuyển đổi tín hiệu analog được dùng như là một thiết bị nối tiếp giữa đường tín hiệu dòng 4-20ma để nếu tín hiệu vào bị nhiễu hoặc bị sự cố sẽ không ảnh hưởng nhiều đến tín hiệu đầu ra. Trong bài này mình sẽ giới thiệu về ưu nhược điểm và ứng dụng của nó.

Ưu nhược điểm bộ cách ly tín hiệu 4-20ma

• Bộ cách ly dòng 4-20ma này hoạt động mà không cần nguồn cấp riêng mà lấy nguồn trực tiếp từ tín hiệu 4-20ma do đó rất thuận tiện cho việc lắp đặt cho những vị trí không có nguồn điện, nhưng nó cũng có nhược điểm là nếu thiết bị nhận tín hiệu từ nó không cấp được nguồn loop thì sẽ không sử dụng được.
• Thông thường nếu chúng ta dùng bộ cách ly chống nhiễu 4-20ma mà có nguồn cấp rời thì hay bị trường hợp nhiễu từ nguồn cấp nữa. Ngoài ra thì bộ này chúng ta còn có thể chọn loại cách ly có 2 kênh, điều này sẽ giúp tiết kiệm chi phí hơn so với chọn 2 bộ một kênh.
• Có một vài ứng dụng người ta dùng bộ cách ly dòng này như là một domino để đấu nối, nó vừa tiện lợi vừa cách ly chống nhiễu giữa tín hiệu vào ra rất tốt.

Thông số bộ cách ly tín hiệu 4-20ma

• Mã hàng loại này bao gồm 2 mã chính DH 11010S, DH 11020S
• Tín hiệu dòng ngõ vào 0-20ma, 4-20ma 1 kênh hoặc 2 kênh
• Điện áp rớt ở ngõ vào < 2.3 V
• Quá tải ở tín hiệu ngõ vào là ≤ 50 mA, 30 V
• Tín hiệu ngõ ra sau cách ly 0-20ma, 4-20ma 1 kênh hoặc 2 kênh
• Điện trở ở tải ngõ ra là 600 Ohm
• Thời gian đáp ứng là 5 ms
• Độ sai số tín hiệu vào và ra là < 0.1 % full scale
• Độ cách ly tín hiệu ngõ vào và tín hiệu ngõ ra là 3 kV AC, 50 Hz
• Nhiệt độ làm việc của thiết bị trong khoảng –25 °C to +70 °C
• Nguồn cấp loop trên 2 dây tín hiệu 4-20ma
• Độ dày thiết bị chỉ 6mm
• Thiết bị đạt chuẩn chống cháy nổ theo ATEX / IECEx: Zone 2 (nA)
