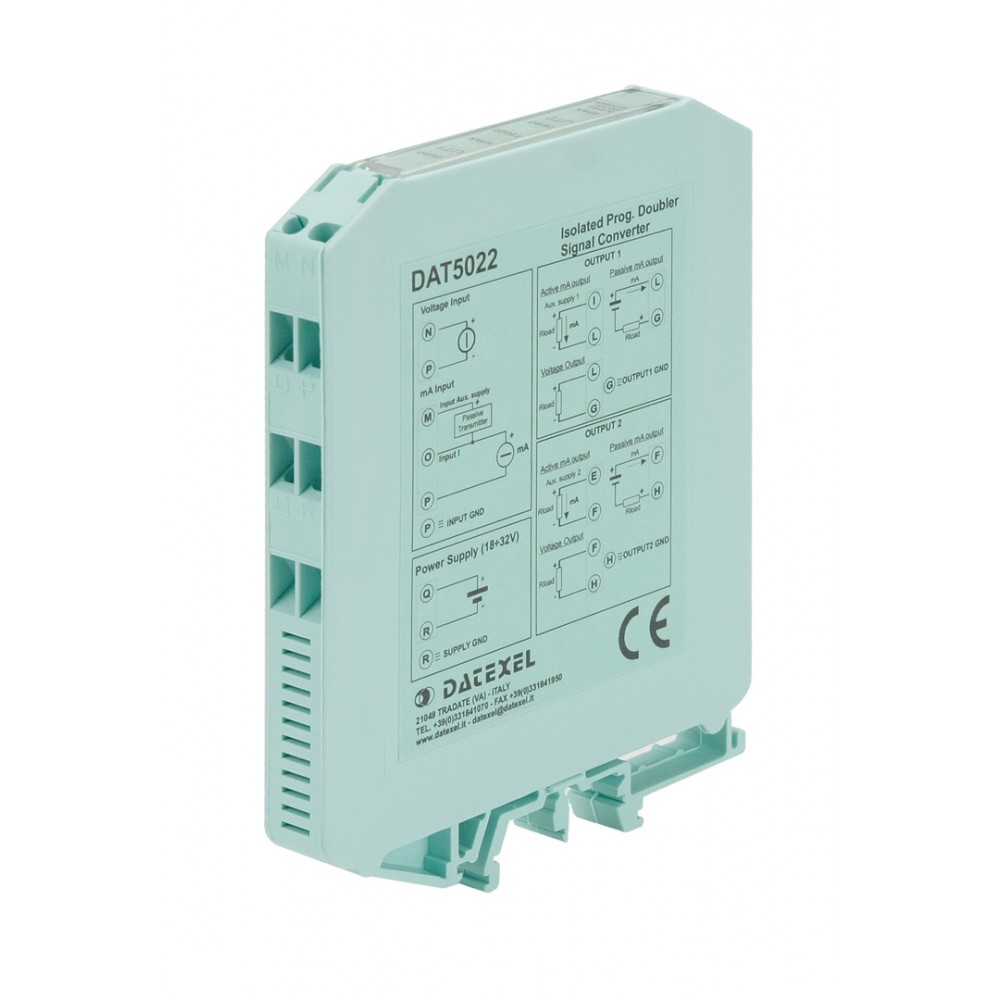

Bộ chia tín hiệu 4-20ma Datexel DAT 5022

bộ chia tín hiệu 4-20ma Datexel DAT 5022

bộ chia tín hiệu 4-20ma Datexel DAT 5022

Bộ chia tín hiệu 4-20ma Datexel DAT 5022 là thương hiệu đến từ Ý đạt tiêu chuẩn chất lượng châu âu. Bộ chia tín hiệu DAT 5022 không những chức năng chính là bộ chia analog mà còn là bộ chuyển đổi tín hiệu analog 4-20ma hoặc 0-10v. So với các thương hiệu khác có cùng xuất xứ và chất lượng thì giá thành của DAT 5022 sẽ rẻ hơn nhiều và hàng luôn có sẵn trong kho số lượng lớn.

Ứng dụng bộ chia tín hiệu 4-20ma Datexel DAT 5022

  • Dùng nhiều trong các trạm xử lý nước thải hiện nay, vì đa số bây giờ các trạm xử lý cần phải có tín hiệu đưa về quang trắc quản lý.
  • Trong các tủ điện công nghiệp, khi mà các hệ thống chỉ có 1 tín hiệu trong khi đó muốn hiển thị tại chỗ và đưa tín hiệu về các thiết bị điều khiển khác như PLC, biến tần.
  • Một ứng dụng khác đó là các hệ thống cũ thường nhận tín hiệu điều khiển là 0-10v, trong khi đó các thiết bị mới sau này hầu như cho ra tín hiệu 4-20ma. Do đó bộ chuyển đổi DAT 5022 sẽ giúp chuyển đổi qua lại giữa 2 tín hiệu này giúp hệ thống nhận được và điều khiển tốt.

Vì sao lại dùng bộ chia tín hiệu 4-20ma Datexel DAT 5022

  • Với tín hiệu 0-10v chúng ta có thể đấu nối song song để lấy tín hiệu, tuy nhiên tín hiệu đó sẽ bị suy giảm đáng kể. Còn nếu chúng ta dùng tín hiệu 4-20ma chúng ta cũng có thể chia ra theo cách đấu tương tự trên, nhưng tín hiệu vẫn bị suy giảm. Do đó khi dùng bộ chia dòng 4-20ma sẽ tránh được tình trạng này.
  • Riêng với bộ chia tín hiệu Datexel DAT 5022 chúng ta có thể chọn lựa được nhiều loại tín hiệu vào và ra. Đồng thời đối với tín hiệu ngõ vào và ra 4-20ma đều có chế độ cấp nguồn loop cho các thiết bị nguồn cấp thụ động như cảm biến áp suất, can nhiệt PT100, TC…

Thông số bộ chia tín hiệu 4-20ma Datexel DAT 5022

  • Mã hàng: DAT 5022
  • Tín hiệu ngõ vào 0-20ma, 4-20ma, 0-10v, 0-5v, 1-5v có thể chọn lựa bằng DIP Switch
  • Tín hiệu ngõ ra 2 kênh 0-20ma, 4-20ma, 0-10v, 0-5v, 1-5v có thể chọn lựa bằng DIP Switch
  • Có biến trở chỉnh mức thấp và mức cao của tín hiệu ngõ vào và ra.
  • Điện áp dành cho cấp nguồn loop ở ngõ vào và ra là 18VDC
  • Độ sai số 0,1%
  • Nguồn cấp 20…32vdc
  • Cách ly giữa tất cả các ngõ là 1500v
