Hiện nay trên thị trường đang dùng rất nhiều bộ chia tín hiệu 4-20ma weidmuller trong các nhà máy, tuy nhiên mỗi thương hiệu điều có ưu khuyết điển của nó. Hôm nay mình sẽ trình bày những điểm chung và khác nhau của card chia dòng 4-20ma giữa 2 hãng đó là weidmuller và datexel.
Các thông số của hai loại bộ chia tín hiệu này
Sau đây là những thông số cơ bản của 2 loại bộ chia, đồng thời mình cũng sẽ phân tích những ưu nhược điểm của chúng để quý khách hàng lựa chọn đúng đắn nhất

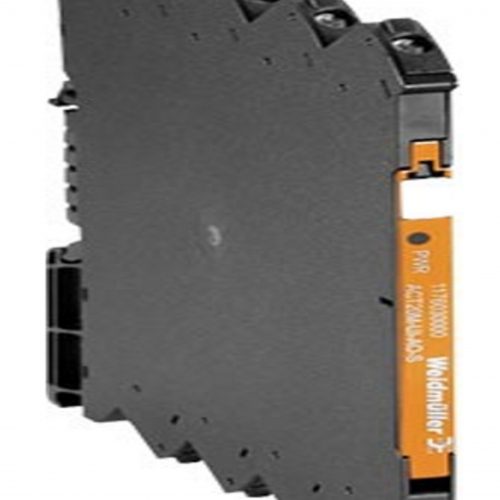

Thông số bộ chia tín hiệu 4-20ma weidmuller
- Mã hàng đầy đủ của thiết bị ACT20M-CI-CO-OLP-S
- Tín hiệu dòng ngõ vào 4…20 mA (current loop) với điện áp rớt là 3,8v
- Tín hiệu ngõ ra 2 kênh 2 x 4…20 mA (current loop)
- Nguồn cấp cho thiết bị hoạt động min. 12 V DC/ max. 30 V DC
- Độ sai số typ. 0.1 %; max. 0.2 %
- Thời gian đáp ứng < 20 ms
- Nhiệt độ hoạt động 0 °C…+55 °C
- Độ cách ly thiết bị cũng khá cao 4 kVeff / 5 s
Thông số bộ chia tín hiệu 4-20ma datexel
- Mã hàng đầy đủ là DAT5022
- Tín hiệu ngõ vào đa dạng 0-20ma, 4-20ma, 0-10v, 2-10v, 0-5v, 1-5v có thể chọn lựa bằng DIP SWITCH
- Điện trở ngõ vào với tín hiệu dòng là ≤ 35 Ohm và với tín hiệu áp là ≥ 100 kOhm
- Quá tải ngõ vào với tín hiệu dòng là < 50 mA và tín hiệu áp là < 30 V
- Nguồn loop trên ngõ vào tín hiệu dòng là 16v
- Tín hiệu ngõ ra 2 kênh 0 to 20 mA, 4 to 20 mA, 0 to 5 V, 0 to 10 V, 1 to 5 V, 2 to 10 V có thể thay thổi bằng DIP SWITCH
- Nguồn cấp 24vdc
- Độ sai số chỉ < 0.1 % full scale
- Thời gian đáp ứng 150 µs
- Nhiệt độ hoạt động –25 °C to +70 °C
- Độ cách ly 1,5 kV AC
Từ những thông số trên ta thấy bộ chia tín hiệu của datexel có những tín năng nỗi trội hơn mà trong đó chúng ta thấy ngõ vào của datexel có thể chọn lựa được nhiều loại trong khi đó weidmuller chỉ có một, ngoài ra thời gian đáp ứng cũng nhanh hơn. Đặc biệt là giá của datexel hiện nay rất tốt so với weidmuller.
